マイクロヒーターはMgo絶縁シース型フレキシブルヒーターで、シース外径φ1.0～φ4.8の
ＳＵＳ製細管シースの中に高純度のMgo絶縁物とニクロム線がコンパクトに封入されたシースヒーターです。
■特徴
|
 |
〇シース外径が細い
〇柔軟性に富んでいる
〇任意のヒーター容量が得られる
〇高出力容量が得られる
〇設置、施工が簡単
ヒーター径の種類
φ1.0・1.6・2.4・3.2・4.0・4.8
電源
単相100V・単相200V
使用温度
ヒーター表面MAX500℃
|
①リード線付きマイクロヒーター（片端子・両端子）
リード線の種類について
〇ＧＢ(ガラス繊維)
〇フッ素
〇シリコン
等、耐熱温度や使用用途に応じてお選び頂けます。

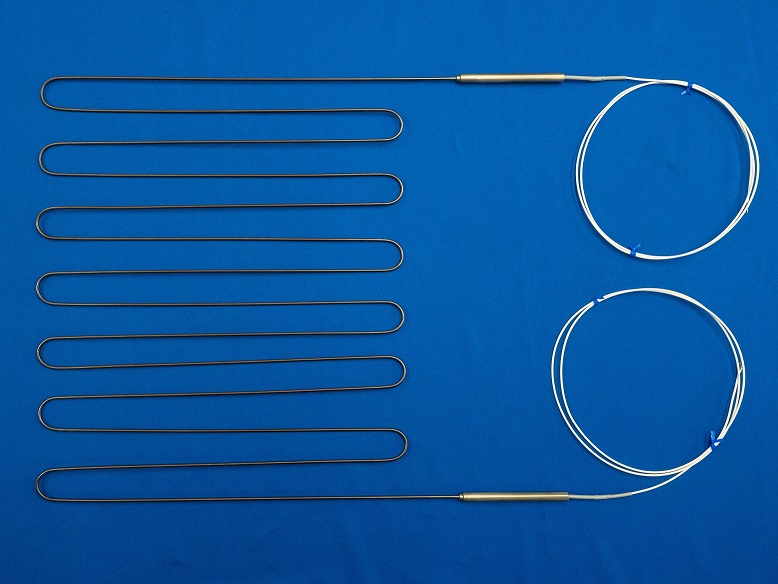

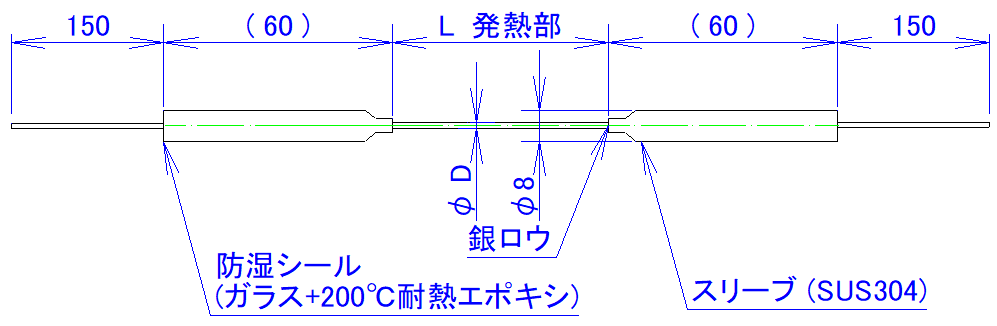

マイクロヒーター両端子型の簡易図と規格品
| マイクロヒーター規格品(両端子) ※受注生産 |
外径 φD(mm) |
発熱長 (mm) |
定格電圧 (V) |
定格容量 (W) |
1.0 |
1960 |
100 |
182 |
1.6 |
1530 |
100 |
145 |
1.6 |
1660 |
100 |
200 |
1.6 |
1730 |
100 |
256 |
1.6 |
2230 |
100 |
332 |
1.6 |
3060 |
100 |
450 |
2.4 |
2200 |
100 |
332 |
2.4 |
2860 |
100 |
510 |
2.4 |
3220 |
100 |
675 |
3.2 |
2800 |
100 |
470 |
3.2 |
3470 |
100 |
800 |
3.2 |
4120 |
100 |
1010 |
3.2 |
4550 |
100 |
1220 |
1.0 |
3960 |
200 |
360 |
1.6 |
3060 |
200 |
290 |
1.6 |
3330 |
200 |
400 |
1.6 |
3550 |
200 |
500 |
1.6 |
4480 |
200 |
660 |
1.6 |
6130 |
200 |
900 |
2.4 |
4420 |
200 |
660 |
2.4 |
5840 |
200 |
1000 |
2.4 |
6440 |
200 |
1350 |
3.2 |
5600 |
200 |
940 |
3.2 |
6940 |
200 |
1600 |
3.2 |
8330 |
200 |
2000 |
3.2 |
9260 |
200 |
2400 |

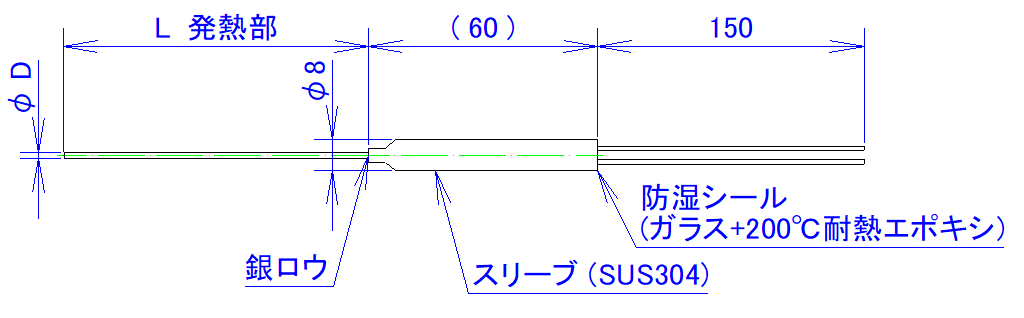

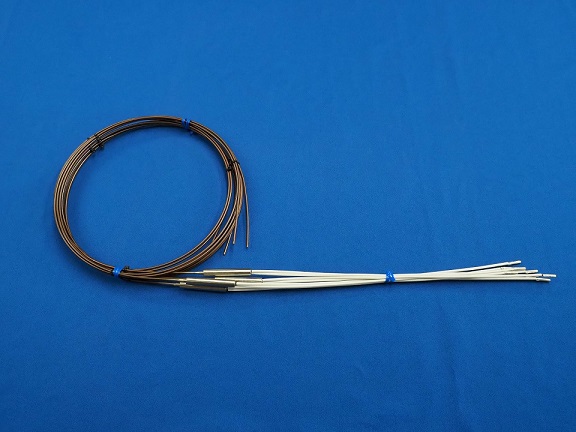

マイクロヒーター片端子型の簡易図と規格品
| マイクロヒーター規格品(片端子) ※受注生産 |
外径 φD(mm) |
発熱長 (mm) |
定格電圧 (V) |
定格容量 (W) |
1.0 |
1350 |
100 |
100 |
1.6 |
620 |
100 |
100 |
1.6 |
920 |
100 |
120 |
1.6 |
1110 |
100 |
150 |
1.6 |
1380 |
100 |
250 |
1.6 |
1720 |
100 |
200 |
2.4 |
800 |
100 |
150 |
2.4 |
1460 |
100 |
250 |
2.4 |
1950 |
100 |
400 |
2.8 |
2130 |
100 |
500 |
3.2 |
1660 |
100 |
300 |
3.2 |
1880 |
100 |
350 |
3.2 |
1980 |
100 |
700 |
4.0 |
2030 |
100 |
500 |
4.0 |
2270 |
100 |
1000 |
4.8 |
2160 |
100 |
700 |
4.8 |
3120 |
100 |
1000 |
1.0 |
2700 |
200 |
200 |
1.6 |
1250 |
200 |
200 |
1.6 |
1850 |
200 |
240 |
1.6 |
2220 |
200 |
300 |
1.6 |
2750 |
200 |
500 |
2.4 |
1580 |
200 |
300 |
2.4 |
2920 |
200 |
500 |
2.4 |
3900 |
200 |
800 |
2.4 |
4460 |
200 |
700 |
2.8 |
4250 |
200 |
1000 |
3.2 |
2770 |
200 |
600 |
3.2 |
3700 |
200 |
1500 |
3.2 |
3760 |
200 |
700 |
4.0 |
4070 |
200 |
1000 |
4.0 |
4540 |
200 |
2000 |
4.8 |
4320 |
200 |
1400 |
4.8 |
6250 |
200 |
2000 |
価格等、詳細につきましては、お問合せ下さい
ご注文・お見積もりはこちらから
ページ先頭に戻る

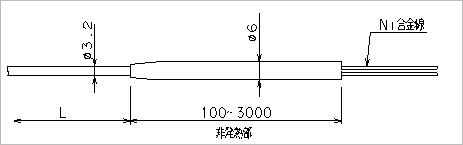

②非発熱付きマイクロヒーター（片端子・両端子）
独自の制作方法にてした商品です
非発熱部付きであれば真空内での使用も問題が発生し難いです
非発熱部は100ｍｍ以上1000ｍｍ以内です
価格は非発熱部の長さによって変わります
価格等、詳細につきましては、お問合せ下さい
ご注文・お見積もりはこちらから
ページ先頭に戻る
③端子箱付きマイクロヒーター（片端子・両端子）
価格等、詳細につきましては、お問合せ下さい
ご注文・お見積もりはこちらから
ページ先頭に戻る
④真空用マイクロヒーター（片端子・両端子）
用途（別途お見積もりと致します）
配管巻きつけ
溝埋め込み
ホッパー貼り付け
熱板取り付け
ノズルヒーター |
 |
 |
